Innovazione: ENEA brevetta metodo di "scrittura" laser per schermi digitali

Realizzare nanocristalli per display ipertecnologici, ad esempio di smartphone, TV e realtà aumentata grazie a un nuovo metodo di “scrittura” laser diretta di nanoparticelle che consentirebbe di abbattere i costi di produzione dei singoli componenti. È quanto hanno realizzato e brevettato i ricercatori ENEA del Laboratorio Micro e Nanostrutture per la Fotonica del Centro Ricerche di Frascati, nell’ambito del progetto europeo MILEDI[1]che ha sviluppato micro-schermi auto insieme al Centro Ricerche Fiat e all’azienda francese MICROOLED che sviluppa microdisplay nel settore della realtà aumentata[2].

Tecnologia Laser

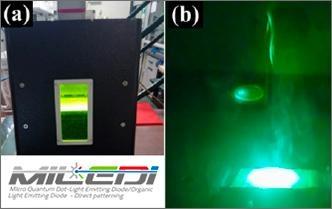

“L’innovazione può essere descritta immaginando un raggio laser con specifiche caratteristiche che ‘scrive’ su una superficie polimerica, opportunamente trattata, delle piccole aree colorate che vanno a formare i  pixel[3]. Questi consentono successivamente la formazione dei colori e delle immagini all’interno dei display”, spiega Francesco Antolini, ricercatore ENEA e coordinatore del progetto.

La potenzialità della tecnica, e dei materiali ad essa associati, consiste nel poter ottenere delle aree colorate micrometriche di qualsivoglia forma modulando opportunamente solo i parametri laser, ovvero la potenza e la frequenza dell’impulso, e mantenendo inalterata la formulazione chimica iniziale, sfruttando l’appropriata combinazione di fotonica e nanomateriali.

“Grazie alle proprietà ottiche delle nanoparticelle e alla versatilità della tecnologia laser è pensabile di poter utilizzare i filtri convertitori in campi di applicazione della fotonica, che coinvolgono la manifattura di display, abbattendo i costi di produzione dei singoli componenti”, conclude Antolini.



Per maggiori informazioni:

Francesco Antolini, ENEA - Laboratorio Micro e Nanostrutture per la Fotonica,

Display ipertecnologici grazie al brevetto ENEA per la scrittura laser diretta di nanoparticelle

www.miledi-h2020.eu

 [1]MIcro quantum dot Light emitting diode and organic Emitting diode DIrect Patterning, progetto finanziato dal Programma europeo Horizon 2020

[2]MicroOLED Raises €8m to Accelerate the dDeployment of its ActiveLook Smartglass Platform

[3]Unità minima convenzionale della superficie di un'immagine digitale
